Você já deve ter ouvido por aí que o computador "só entende 0's e 1's". Mas de onde vêm esses 0's e 1's? O que eles representam? Segue a thread para conhecer o básico sobre circuitos digitais

Image in tweet by Xornotor

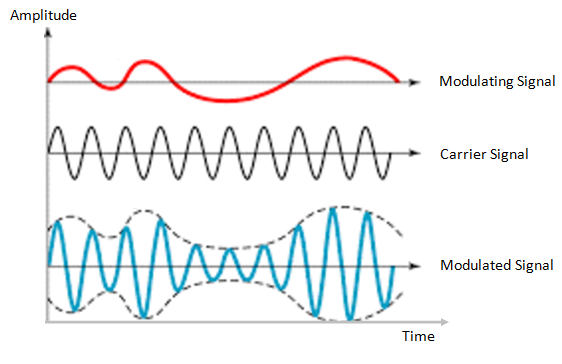

(1) Antigamente, os sistemas eletrônicos lidavam com a informação de forma analógica, ou seja, os sinais elétricos que representavam a informação podiam assumir uma infinidade de amplitudes de tensão. Exemplo: Rádio AM, Rádio FM, TV Analógica.

Image in tweet by Xornotor

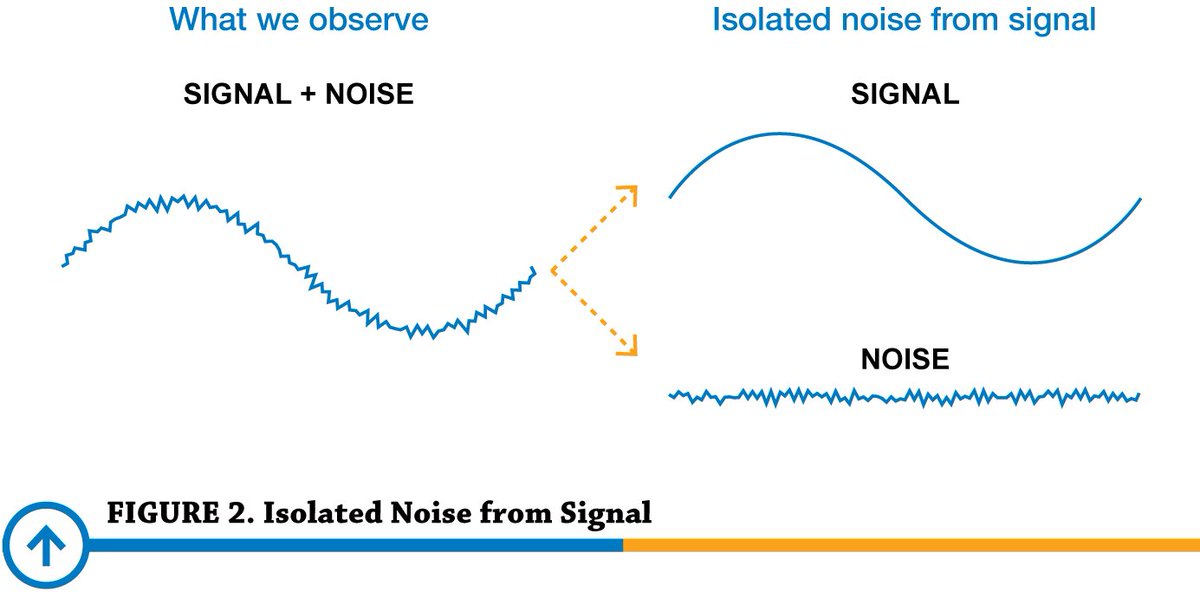

(2) Todos os sistemas são suscetíveis a ruído, e para informação representada de modo analógico, isto é um grande problema, pois o processamento de sinais analógicos depende de alta precisão na amplitude, a qual é bastante afetada pelo ruído.

Image in tweet by Xornotor

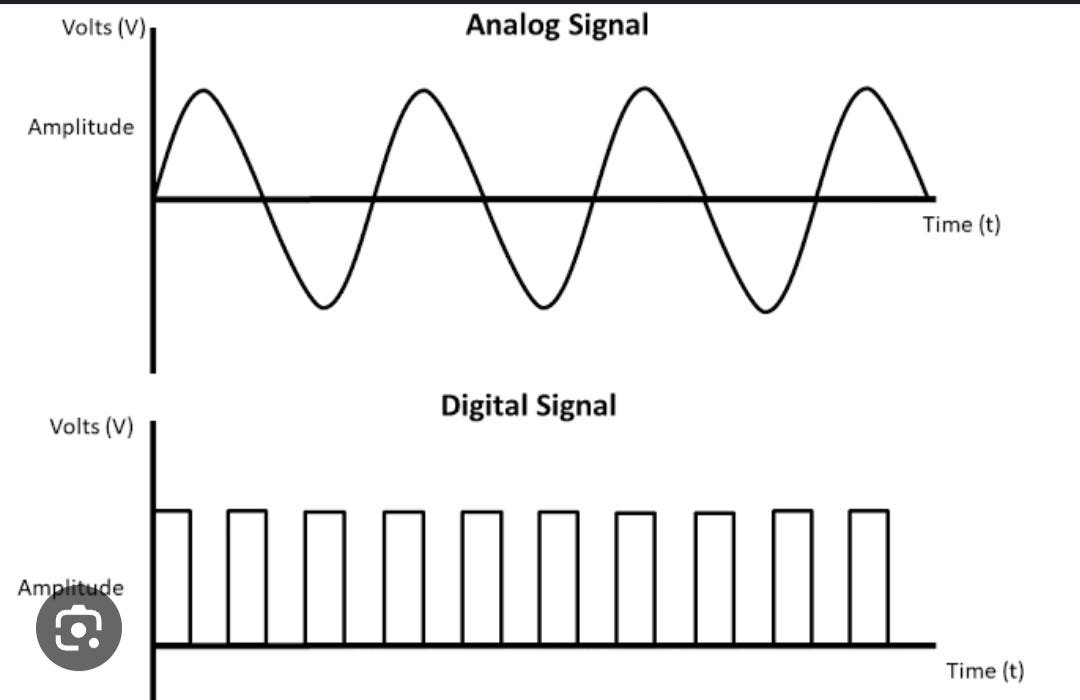

(3) A codificação digital veio como uma forma de reduzir erros decorrentes do ruído, e para isso, a informação é representada apenas em regiões de tensão bem definidas. (Isso não significa que sistemas digitais são totalmente imunes a erros, mas isso é papo pra outra hora.)

Image in tweet by Xornotor

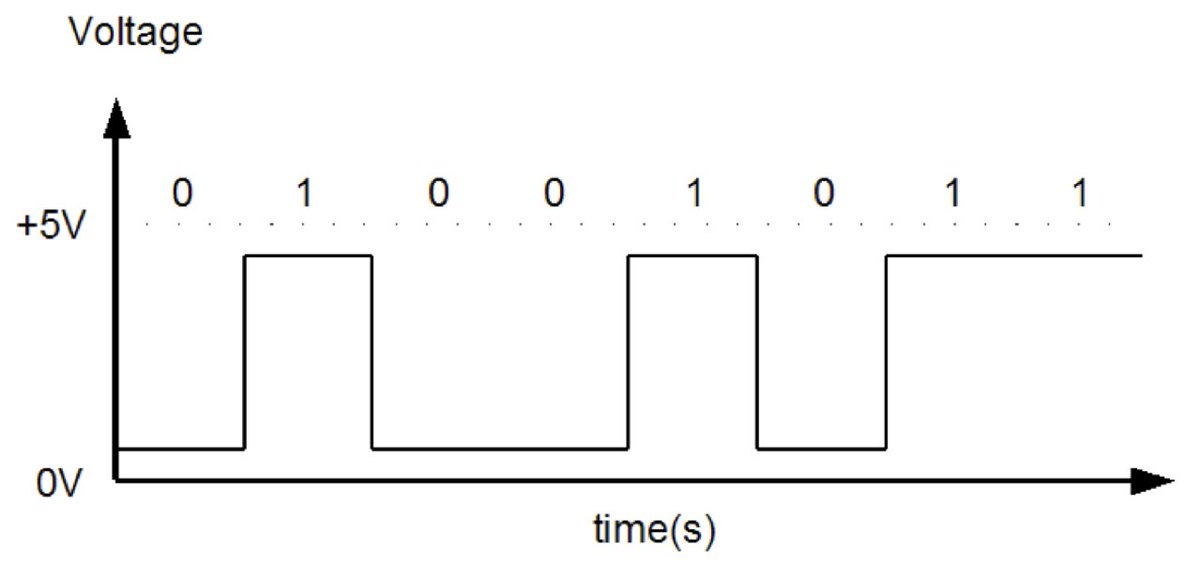

(4) No geral, um sinal digital pode assumir dois níveis de tensão: 0 V, ao qual geralmente atribuímos o valor lógico 0, ou 5 V / 3,3 V / 1,8 V / etc. (dependendo da tecnologia de implementação), ao qual é atribuído o valor lógico 1.

Image in tweet by Xornotor

(5) Em computação, o "valor lógico" é chamado de bit (abreviação de binary digit, ou dígito binário). Todos aqueles 0's e 1's dos quais você ouve falar são representados fisicamente pelo fluxo de sinais elétricos, os quais são controlados por meio de dispositivos eletrônicos.

Image in tweet by Xornotor

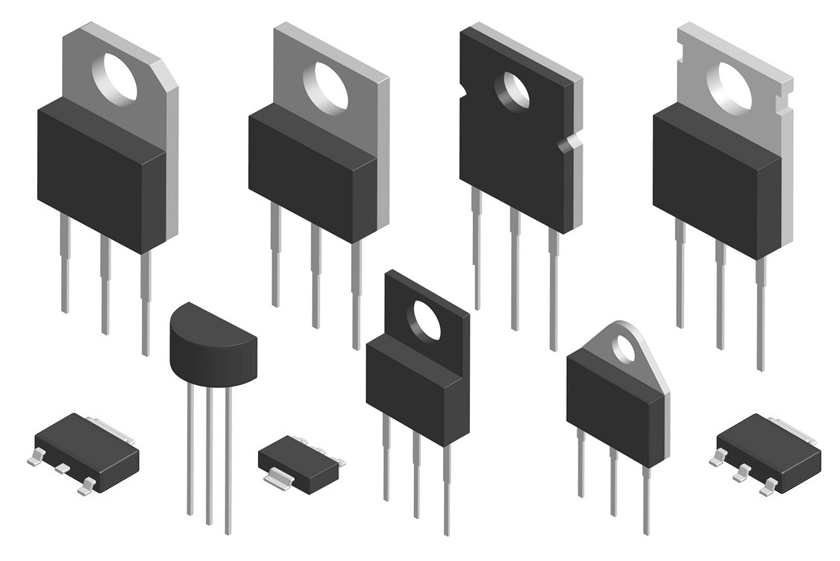

(6) Em circuitos digitais modernos, os dispositivos utilizados para controlar tais sinais são os transistores. Transistores são compostos de materiais semicondutores dispostos de maneira inteligente, de modo que podem ser utilizados como chaveadores.

Image in tweet by Xornotor

(7) "Ah, mas como assim chaveadores?" Pense em um interruptor de lâmpada: podemos LIGÁ-LO ou DESLIGÁ-LO. Do mesmo modo, o transistor pode ser controlado para permitir ou bloquear a passagem de corrente elétrica.

Image in tweet by Xornotor

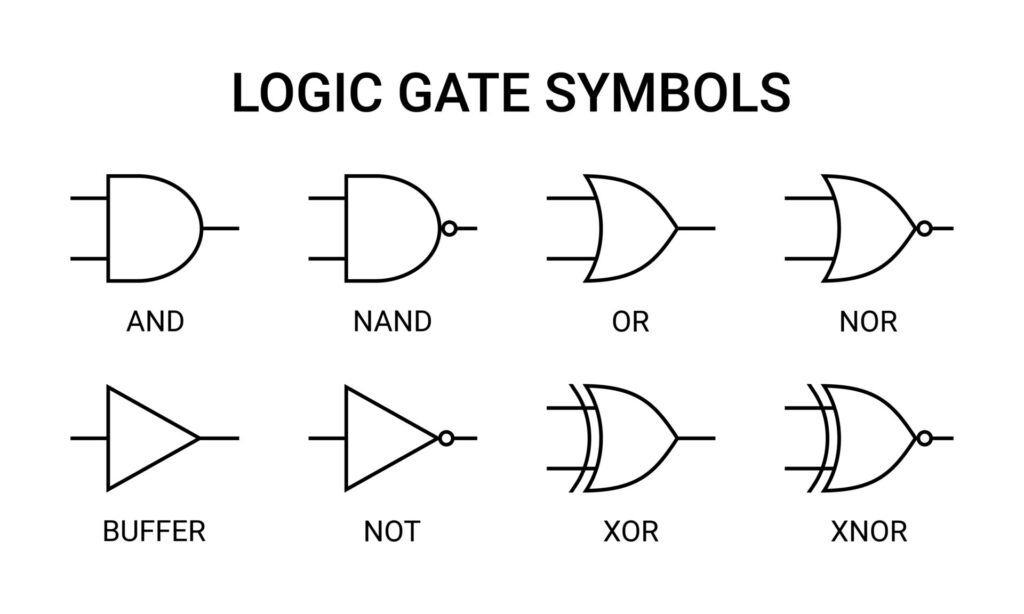

(8) Os transistores são utilizados para construir arranjos levemente mais complexos, aos quais chamamos de "portas lógicas". Tais componentes recebem sinais digitais de entrada e retornam um sinal digital como saída, executando uma operação lógica.

Image in tweet by Xornotor

(9) Antes de partir para as portas lógicas: Assim como chamamos os dois estados de um interruptor de "LIGADO" e "DESLIGADO", também podemos atribuir significado ao 1 e ao 0, aos quais geralmente chamamos de TRUE e FALSE (VERDADEIRO e FALSO) respectivamente.

Image in tweet by Xornotor

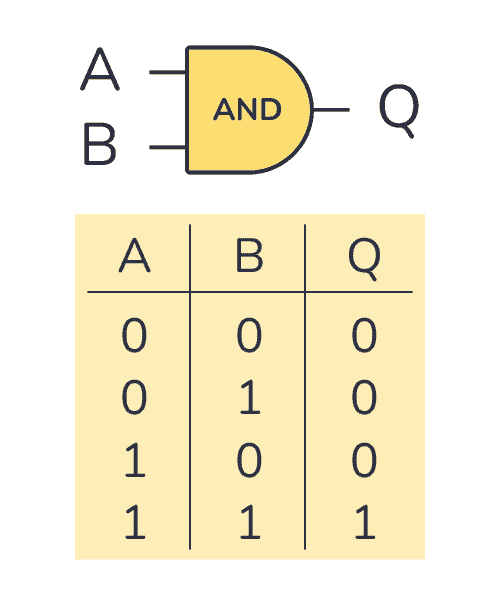

(10) A porta lógica AND (em português, E) recebe várias entradas e retorna uma saída. Tal porta retorna verdadeiro (1) se todas as entradas são verdadeiras (1) ao mesmo tempo; caso contrário, ela retorna falso (0). Q = A e B

Image in tweet by Xornotor

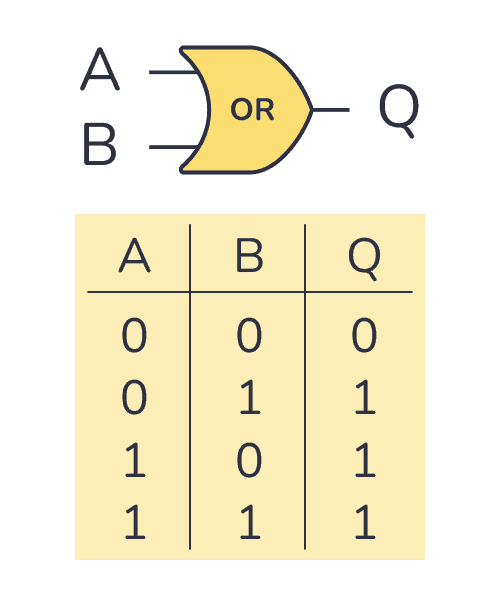

(11) A porta OR (OU) funciona de outra forma: Dentre as várias entradas, basta que pelo menos uma delas seja verdadeira (1) para que a saída seja verdadeira (1) Q = A ou B

Image in tweet by Xornotor

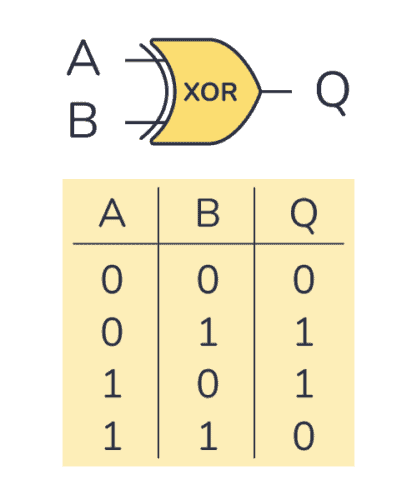

(12) A porta XOR (OU EXCLUSIVO) funciona de forma diferente: Dadas duas entradas, apenas uma das duas deve receber um sinal verdadeiro (1) para que a saída seja verdadeira (1), o que significa: OU A, OU B (A E B ao mesmo tempo retorna 0) Q = ou A, ou B

Image in tweet by Xornotor

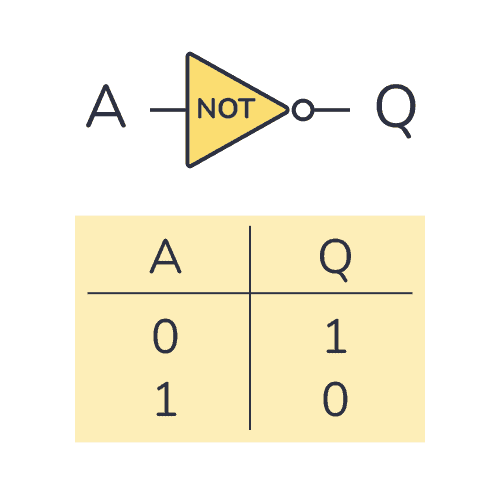

(13) A porta NOT (NÃO) recebe apenas uma entrada, e como o próprio nome diz, o estado lógico da entrada é invertido na saída Q = não A

Image in tweet by Xornotor

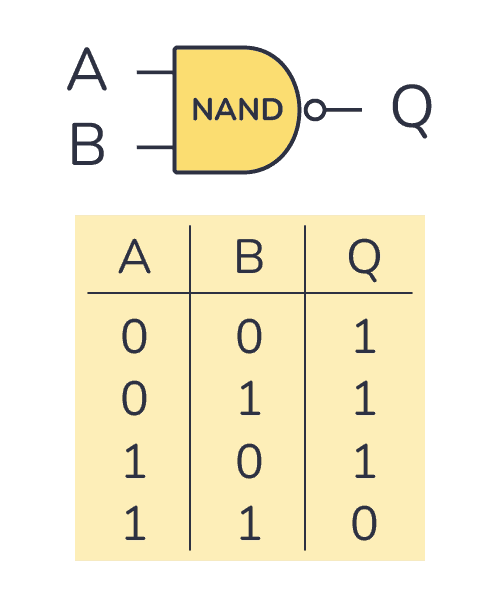

(14) A porta NAND (NÃO E) é literalmente o contrário da porta AND: só sai falso (0) se todas as entradas forem verdadeiras (1) ao mesmo tempo. É basicamente a mesma coisa que pegar uma porta AND e colocar uma porta NOT na saída. Q = não (A e B)

Image in tweet by Xornotor

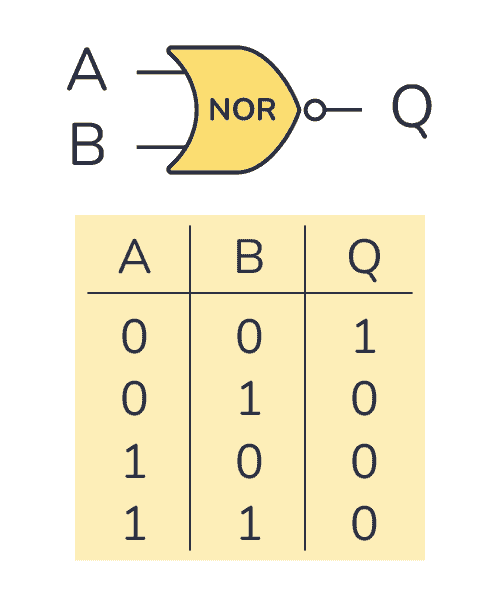

(15) Do mesmo modo, a porta NOR (NOR) é o contrário da porta OU: basta que pelo menos uma das entradas seja verdadeira (1) para que a porta retorne falso (0). É basicamente a mesma coisa que pegar uma porta OR e colocar uma porta NOT na saída. Q = não (A ou B)

Image in tweet by Xornotor

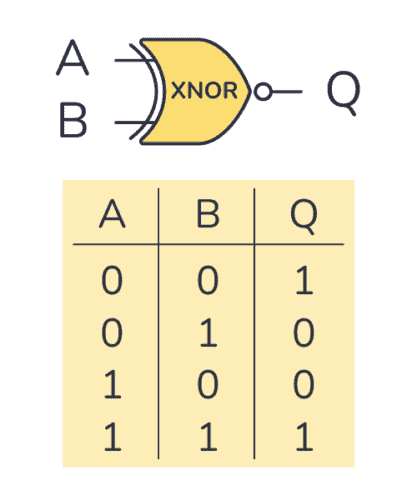

(16) A porta XNOR (NÃO OU EXCLUSIVO) também é chamada de "porta coincidência", pois ela retorna verdadeiro (1) se suas duas entradas forem iguais. É a mesma coisa de pegar uma porta XOR e colocar uma porta NOT na frente. Q = não (ou A, ou B)

Image in tweet by Xornotor

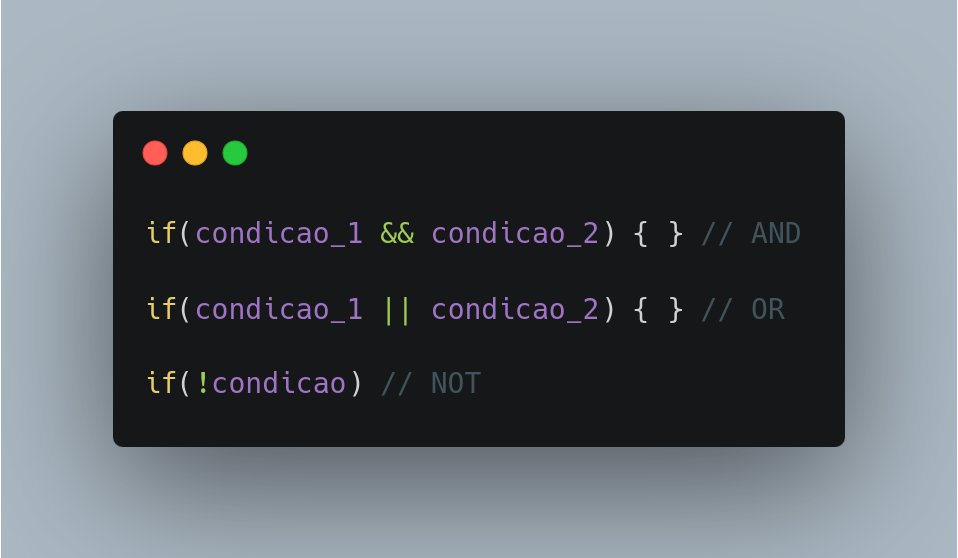

(17) Fun fact: Em programação, podemos pensar nos laços condicionais como "aplicações de portas lógicas", vide exemplo da imagem.

Image in tweet by Xornotor

(18) Esta thread foi expandida e virou um artigo! https://dev.to/xornotor/afinal...
