עד עכשיו השתמשנו במפת האזעקות כדי להבין את כיוון הטיל. אבל זה עובד במטחים של טילים בודדים בעיקר של החות׳ים. בנוסף ניסינו להשתמש בצלמה קבועה שזה מגניב אבל דיי נדיר ומחייב להניח כל מיני הנחות. אנחנו רוצים שיטה שמתאימה לסושיאל מדיה: הרבה סרטונים ממצלמות זזות! https://x.com/the_yaniv/status...

למשל בתקיפה של ה 13.6 (גל ראשון) כולנו ראינו את הסרטון של ערוץ 12 ממלון קמפינסקי עם חולדאי מביט בתל אביב מפוגזת סטייל Fight Club. במקביל, איזה אתר חדשות סיני שידר אותה ממלון קרלון ואיזה פסיכה הסריטה משרונה במקום לרוץ לממ״ד.

ככה זה נראה כשמסנכרנים את שלושת הסרטונים האלה ביחד (תגדילו) כולל הכיוון המשוער של כל מצלמה ברגע הפגיעה. שימו לב לכיווני הצילום המאד שונים. האישה בשרונה מצלמת צפונה. האתר הסיני מסתכל דרום מזרחה. וחולדאי בקמפינסקי מסתכל מזרחה.

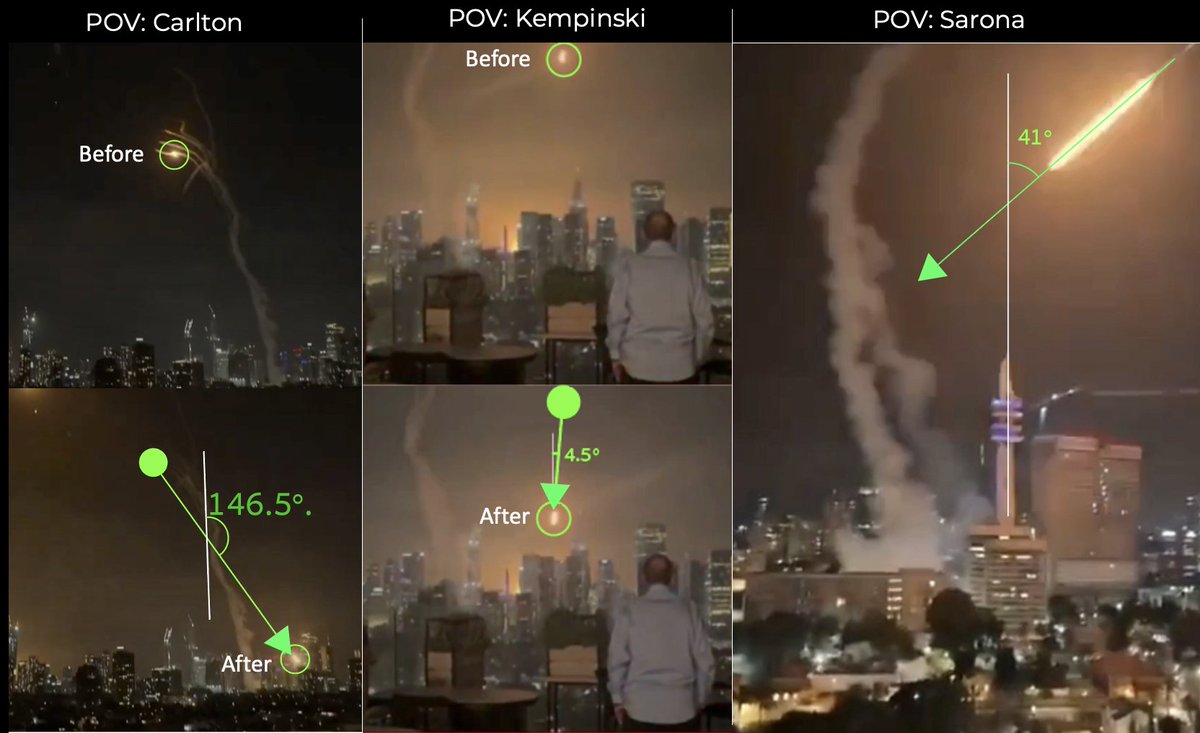

רגע לפני הפגיעה, כל אחד מנקודות התצפית שלנו מראה את הטיל מתקדם בזוית מאד שונה. חולדאי שמתבונן מזרחה רואה אותו נופל ממש למטה. הצלמת בשרונה רואה אותו חותך באלכסון שמאלה והצלם הסיני בקרלטון רואה אותו נופל בחדות ימינה.

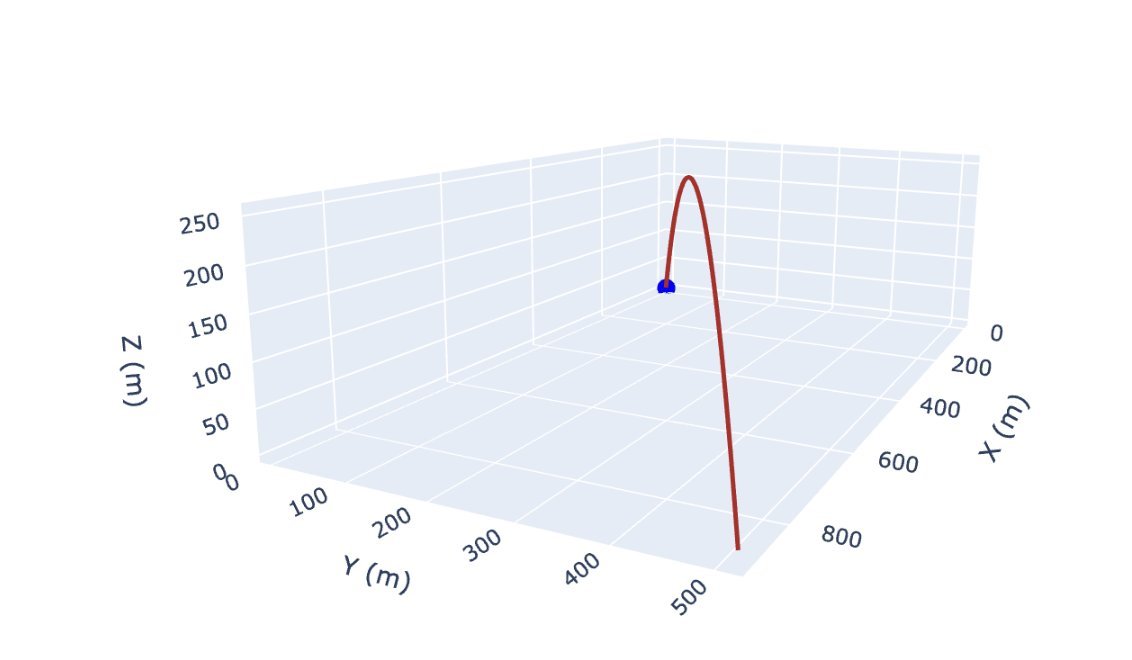

אנחנו יודעים כבר שהסיבה לכך היא שהמצלמה רואה היטל בדו-מימד של תנועת ה🚀 בתלת מימד וההיטל משתנה בהתאם לזוית ההסתכלות. אם תסתכלו מצפון על טיל שבא ממזרח מ🇮🇷 (תמונה שמאל), תראו שמראה את הזוית ההנמכה האמיתית של הטיל. לעומת זאת אם תסכלו מזרחה (תמונה מימין), אתם תראו מסלול דיי תלול.

נוסחת אלמוג לטילים אומרת: ״אם תתן לי את זוית ההנמכה האמיתית *וגם* את האזימוט בינך לבין התקדמות הטיל, אני אגיד לך מה המצלמה רואה״. זאת משוואה בשני נעלמים. אני יודע מה המצלמה רואה אבל אין לי מושג מה זוית ההנמכה האמיתית ומה האזימוט המדויק שהטיל נורה ממנו. https://x.com/yalinewich/statu...

אבל הפעם, בגלל שיש שלוש זוית צילום אל אותו טיל, למעשה יש לנו מערכת של שלוש משוואות בשני נעלמים. ולכן אפשר לשערך גם את האזימוט של הטיל וגם את זוית ההנמכה שלו בבת אחת!!! הנה קוד Python שדוגם 10,000 פתרונות אפשריים לשלושת הסרטונים בהנחה שגיאת מדידה=1° (קו מקווקו: רווח בר סמך) 👇

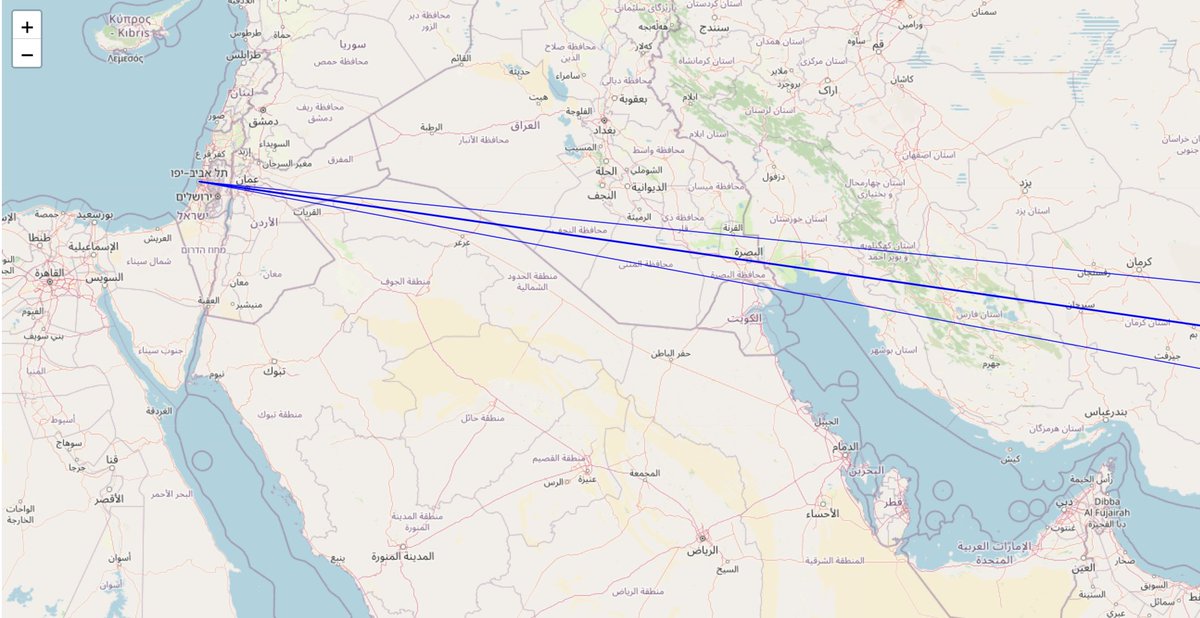

וככה נראה מסלול הטיל לפי האזימוט (קו אמצעי - התוחלת;קוים בצדדים: 95% רווח בר סמך)🤯🤯🤯 למה זה פסיכי? בסך הכל השתמשנו בזוית הנטייה של הטיל בצילום כדי להבין מאיפה הוא מגיע. רק דאטה, חברים.

בגלל שאנחנו מדענים זהירים, בוא נריץ ולדיציות. מסתבר שיש עוד סרטון של אותה מתקפה בדיוק רק ממקום אחר. כדי לראות אם צדקנו, הפעם נריץ את הנוסחא הפוך ונאכן את הצלם מהטיל! אם צדקנו הפתרון שלנו הגיוני, צריך יצא אזימוט מדויק מהטיל לצלם. https://x.com/EretzIsrael/stat...

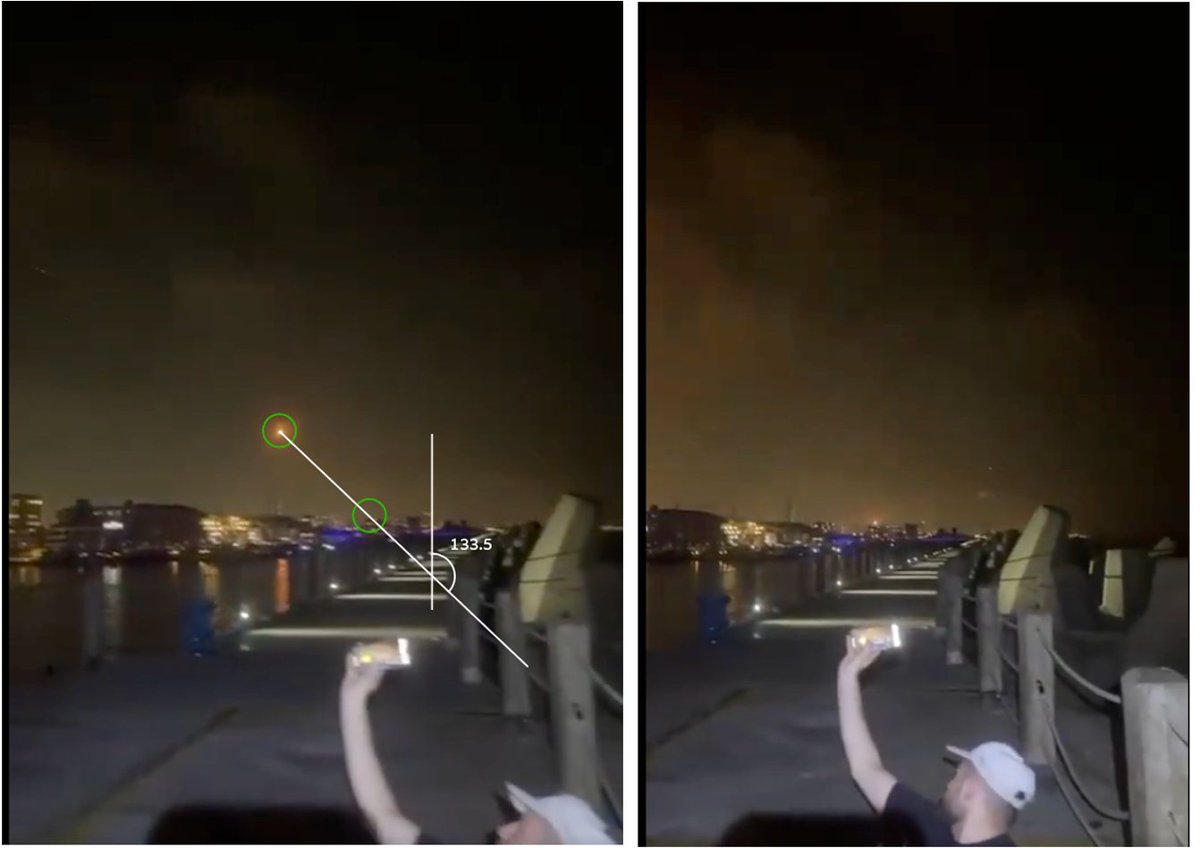

הזוית של הטיל הנצפת בסרטון היא 133.5°. נחבר את המדידה לאזימוט וההנמכה ששערכנו. הנוסחא חוזה שהצלם של הסרטון הזה מצפון לנקודת הפגיעה בקו הדימיוני בין רמת אביב לבין חוף הים של הרצליה. האם צדקנו?

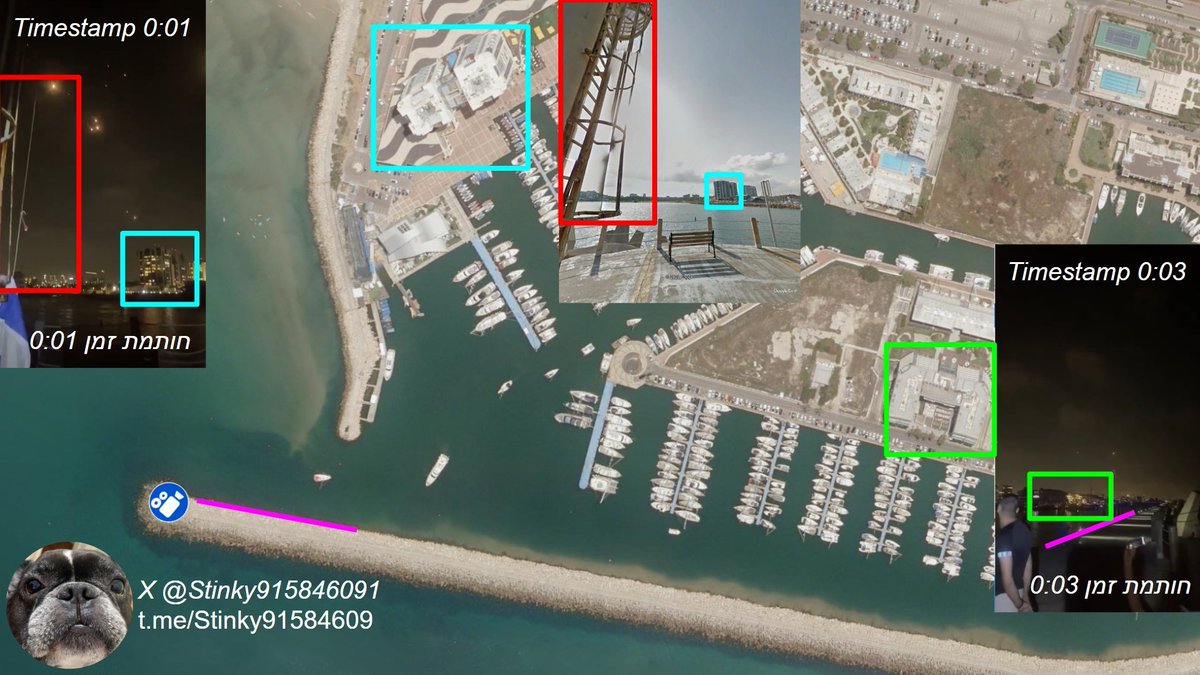

אני לא מבין כלום בגאולוקציה, אז ביקשתי מ @Stinky915846091 התותח (המלצת עקיבה!) שיגיד לי מאיפה הסרטון האחרון מצולם. הוא תוך כמה דקות מצא שהסרטון מצולם מקצה המזח במרינה בהרצליה, בתוך תחום האזימוטים שהמודל חוזה! 🔥🔥🔥

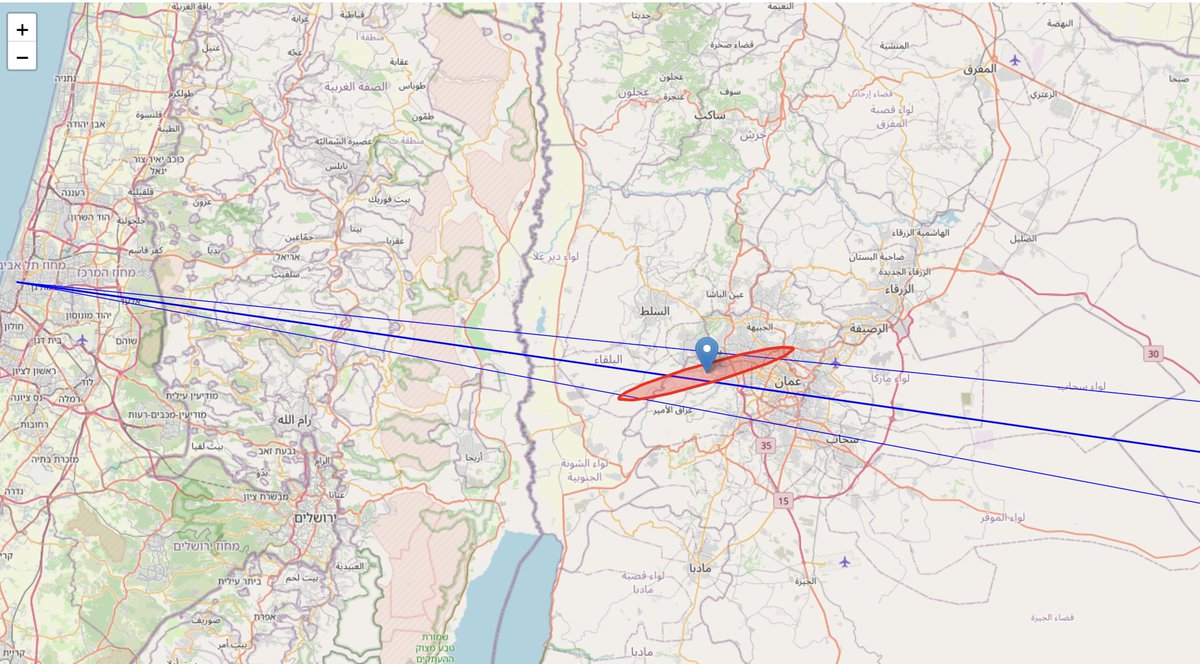

בגלל שאנחנו מדענים זהירים נעשה עוד ולידציה. סיפרתי לכם כבר על המצלמה בירדן של @ZaidMAlAbbadi1 שצילמה כאן כמה גלי תקיפה. המודל חוזה שסביר יותר שהטיל עובר קצת מדרומה לבית של זאיד (אליפסה אדומה) בדרכו אל תל-אביב. האם זה ככה?

זה מסלול הטיל שלנו מירדן (חץ כחול). אם עוקבים בזהירות, רואים שככל שהטיל מנמיך האזימוט מהמצלמה מתקדם קצת צפונה (מתחיל ב 274° ומסתיים ב 276°). זה מתאים לתאור של טיל מדרום לצלם הירדני. אם הטיל היה מצפון לצלם, הוא היה צריך להדרים קצת ביחס אליו עד ההגעה לנקודת הפגיעה 🔥🔥🔥

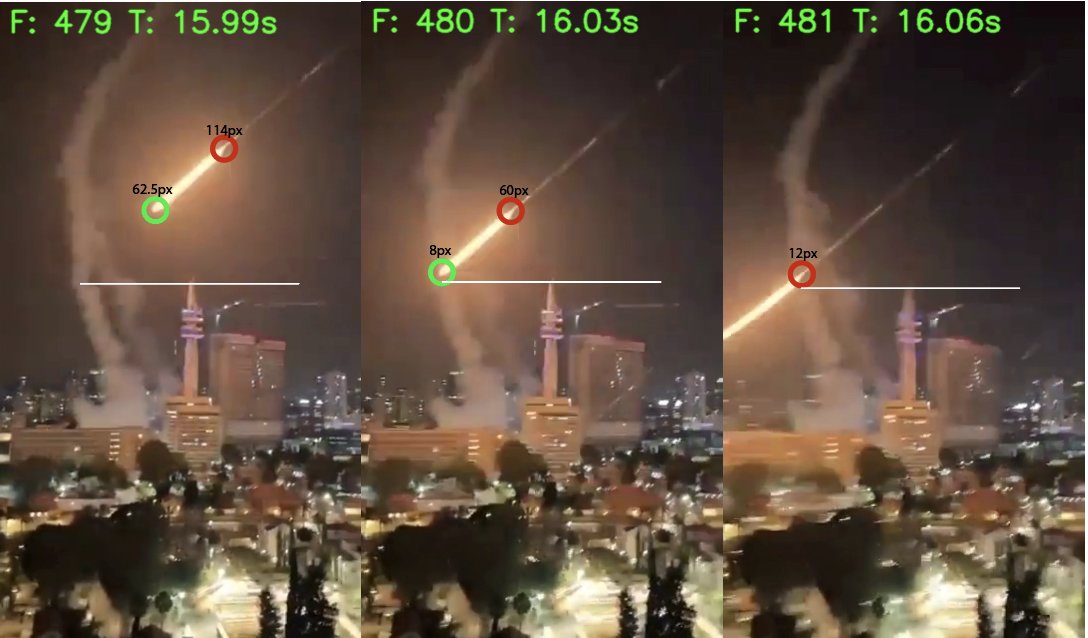

בשלב הזה יש לנו כל כך הרבה מידע על תנועת התלת מימד של הטיל, שניתן להוציא בשלב הזה הערכה יחסית לא רעה של מהירות הטיל ברגע הפגיעה. נכייל את השינוי בפיקסלים בציר הגובה לגובה של בניין מרגנית ונחלק ב cos45 מעלות שזה זוית ההנמכה האמתית של הטיל (+התאמה למרחק שלו מהצופה). יוצא כ-5 מאך.

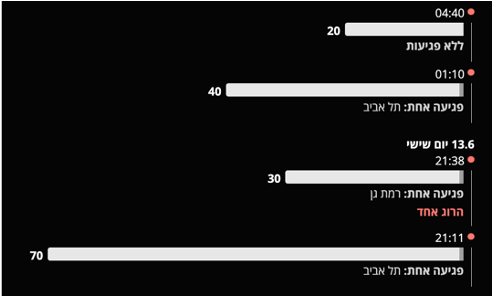

על הדרך נתקן גם טעות קלה ב @Haaretz. בכתבה שלהם מצוין שהפגיעה ברמת גן הייתה בגל השני של 21:38. זה לא נכון. בסרטונים רואים פיצוץ רגע לפני הפגיעה בתל-אביב ב 21:11. הפיצוץ הזה מתאים בוודאות לפגיעה ברמת גן לפי אזימוט מהסרטון הסיני (תודה ל @LittleMoiz שעזר) https://www.haaretz.co.il/news...

בוא נפעיל את השיטה שלנו על הטיל הקטלני של ה 24.6 בבאר שבע. יש לנו אליו שתי זויות צילום: סלולר (סרטון עליון) והחניון (סרטון תחתון).

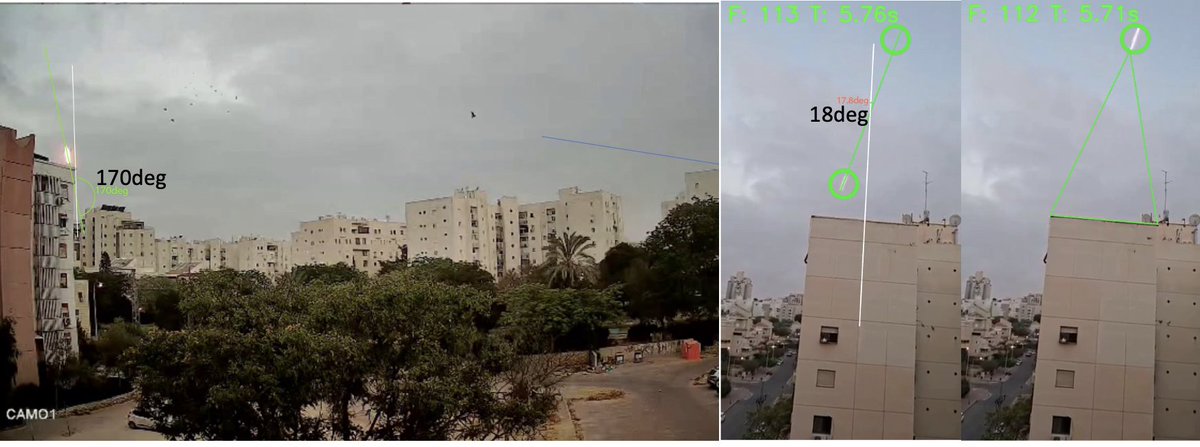

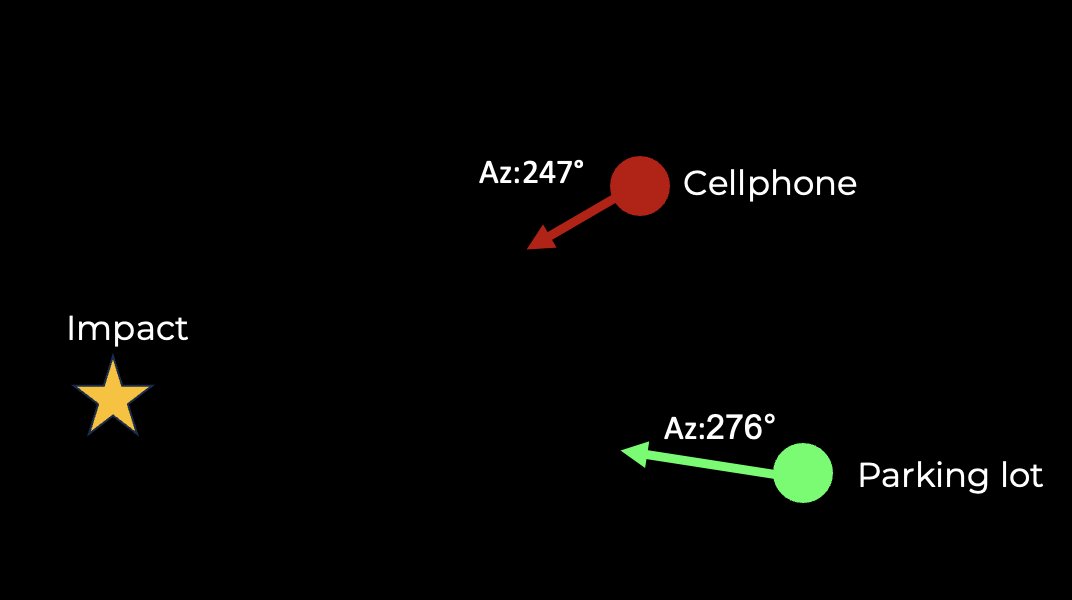

בנוהל, נוציא את זוית הנפילה הניצפת ואזימוטים לנק. הפגיעה (תודה שוב ל @Stinky915846091 שאיכן את הסרטונים האלה).

ויש לנו שוב את האזימוט ממנו משוגר הטיל ואת זוית ההנמכה. שימו לב שיוצא שוב זוית הנמכה של כ 45 מעלות. זה מציע שזאת זוית הפגיעה שטילים איראנים חודרים לכאן. האזימוט יוצא הפעם יותר צפוני.

משמאל שמתי את הכיוון לאזור השיגור. אבל מה שיותר מעניין הוא מה היתה המטרה של האיראנים. כי לא נראה לי שהם כיוונו לבניין רנדומלי בבאר שבע. מימין עשיתי הגדלה סביב אזור הנפילה. טילים קל לכוון בציר האזימוט וקשה לכוון בציר הטווח לכן צריך ללכת על הקו הכחול (והמשכו) ולחפש מטרות אפשריות.

בקיצור הבני זונות כיוונו ל(אסור להגיד) והרגו ארבעה אנשים בבאר שבע כי הם פח אשפה עם טק״ק פח אשפה.

נסכם. 👈יש לנו שיטה חדשה שמאפשרת לשערך כיוון ירי של טיל + זוית פגיעה + מהירות בהתבסס על סרטונים מזויות שונות. כל מה שצריך לדעת זה מאיפה צולם הסרטון ביחס לנקודת הפגיעה ואז למדוד בצילום את זוית הטיל רגע לפני הפגיעה.

מלבד האתגר הטכני, מה בכלל המשמעות של כל הניתוח הזה? הרי כל מה שאני כותב כאן צריך להיות ידוע ומוכר לצה״ל. אז כמה אספקטים: 1. קודם כל אני מאמין גדול בשיח אזרחי מבוסס עובדות. לצה״ל יש מונופול על הידע, והמטרה היא דמוקרטיזציה של הידע כדי לנהל דיונים מושכלים. מאז מלחה״ע II, אנחנו

בטופ של המדינות שירו עליהם הכי הרבה טילים בליסטים בהיסטוריה והשיטות האלה נותנות את האפשרות לנהל דיונים אזרחיים. 2. הרג אזרחים מכוון עשוי להוות פשע מלחמה. אבל לשם כך צריך להראות שאין שום מטרה צבאית במסלול הטיל. צה״ל יכול תמיד לחשוף את המידע מהמכ״מים שלו לגופים בינ״ל, אבל זה כרוך

בחשיפת יכולות מסווגות ומתנה לאיראנים. השיטות הלא מסווגות שלנו נותנות אלטרנטיבה מדעית לחקור את המקרים האלה. 3. יש כאן ידע מועיל לאזרח הפשוט. האנליזה שלנו מראה שהטילים נופלים בזוית 45 מעלות ביחס לאופק. זה נותן אפשרות לדעת אילו ממ״דים מוגנים לחלוטין מפגיעה ישירה.

4. השיטות שלנו עשויות לעזור במקרים שאין כיסוי הרמטי של המכ״מ כפי שאולי קורה באוקראינה. 5. במדע, אנחנו בונים קומות של ידע. אלמוג פיתח נוסחא למצב מסוים. בשרשור הזה הרחבנו אותה כדי להתיך מידע מכמה סנסורים. כל פעם עוד יכולות יתווספו. זהו 📷🚀🔥
